一、FM脱硝喷枪介绍

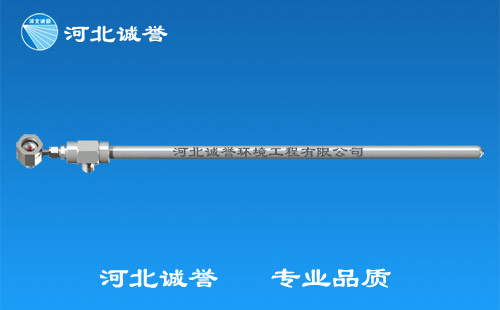

FM脱硝喷枪


1、FM脱硝喷枪广泛应用于SNCR或者SCR脱硝系统

2、FM脱硝喷枪采用低压力的压缩空气与还原剂多次混合,雾化效果完美。

3、喷枪分为固定式喷枪、自动伸缩式喷枪。

4、河北诚誉脱硝喷嘴具有多种材质型号,可根据现场情况(喷射角度及喷射距离等),采用合适的脱硝喷枪,达到最佳的脱硝效果

5、FM脱硝喷枪特点:


(1)喷嘴耐高温、耐腐蚀,可长期使用。

(2)雾化效果好,雾化颗粒均匀密集。喷雾完美覆盖。

(3)采用内部混合式雾化,气水压力不超过0.6Mpa,节能效果明显。

(4)流量从5L/H到200L/H线性调节,实现不同工况下还原剂喷射量需求。

(5)水雾从喷嘴出口吐出时速达40m/s,保证了还原剂能够与烟气充分混合。

(6)液流量的调节范围大。

(8)相比较原先脱硝喷枪,FM脱硝喷枪明显改善了喷嘴堵塞情况。

(9)气体的比例(水气体积比)越高颗粒直径就越变细。

二、FT脱硝喷枪

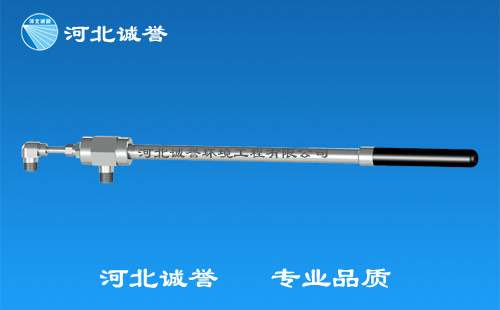

FT新型脱硝喷枪

1、FT脱硝喷枪喷嘴根据流量分为:S20、S60、S150

2、FT脱硝喷枪喷雾形状为20度窄角实心圆锥和55度实心圆锥。

3、FT脱硝喷枪特点:


(1)河北诚誉专门设计了一款小流量的双流体脱硝专用喷头。

(2)内部混合式雾化,节能显著。

(3)雾滴颗粒非常细密均匀,确保喷射的穿透性。

(4)喷雾均匀,还原剂溶液与烟气混合充分均匀。

(5)喷枪为310S不锈钢材质,喷嘴采用耐高温、耐腐蚀的特质合金材质,在高温烟气中长期使用不腐蚀、不变形、耐磨损。

6)FT脱硝喷枪喷嘴多种角度的实心喷雾,满足不同工况需求。

(7)喷嘴出口喷出时速度快,保证还原剂能够与烟气充分混合,提高脱硝效率。

8)流量从5kg/h到200kg/h,喷雾形状为实心锥形,根据您需求选择不同的流量等型号。

脱硝喷枪切面图

三、FV脱硝喷枪

普通型FV脱硝喷枪:

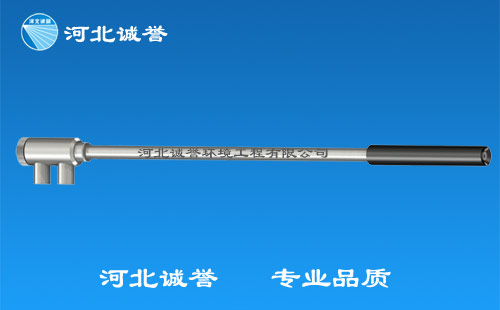

FV普通脱硝喷枪

FV可视性脱硝喷枪

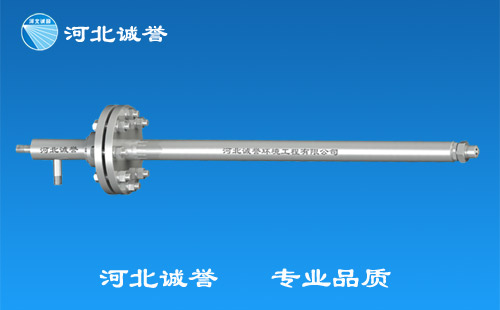

FV可视性脱硝喷枪

FV新型脱硝喷枪

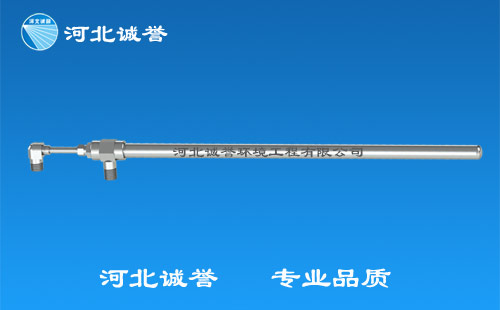

FV新型脱硝喷枪

1、脱硝喷枪

2、脱硝喷枪喷雾形状为扇形。

3、FV脱硝喷枪
 (1)雾化效果好——平均雾化颗粒直径只有60微米。脱硝效率更高,氨逃逸率更低。
 (2)穿透性强——水雾从喷出时速度到达40m/s,保证了还原剂能够与烟气充分混合。
 (3)材质过关——喷枪为310S不锈钢材质,喷嘴耐高温、耐腐蚀可长期使用。
 (4)大流量调节比——单支喷枪流量调节比达到1:5,再加上多支喷枪的组合,肯定能适合任何工况的需要。
 (5)控制简单——工作时,固定气压不变,仅靠调节水压就能达到调节水量的目的,而且水量变化对喷雾颗粒影响很小。
 (6)使用寿命长——因为喷嘴工作在低压环境下,水压气压都不超过0.6Mpa,所以对喷嘴磨损很小,喷枪外带碳化硅保护套管,喷嘴完全置于保护套管内,避免高温、高粉尘及高流速烟气对喷嘴的磨损。
 (7)型号齐全——喷雾形状为多种角度的扇形。
 (8)边缘效应——由于地球策略的影响,会有"边缘效应"的产生,即喷雾的扇形剖面产生逐渐变细的边缘。
 (9)重叠布置——在多个喷嘴进行布置时,需要有25%--30%的重叠,以使整个雾化效果的排布均匀。

四、脱硝喷枪安装

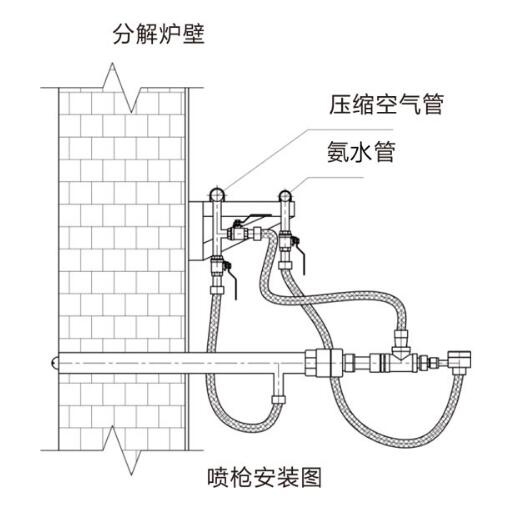

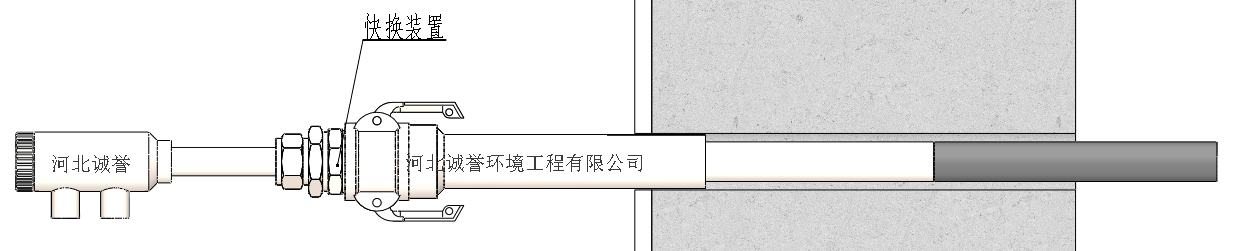

脱硝喷枪安装示意图

1、脱硝喷枪分为墙内固定式喷枪和自动伸缩式喷枪

2、墙内固定式喷枪在特定部位插入分解炉(锅炉)内壁,一般每个喷射部位设置一个喷嘴。墙内固定式喷枪配备的小流量喷嘴一般应用于短程喷射就能使反应剂与烟气达到均匀混合的小型分解炉(锅炉)和尿素SNCR系统。由于此喷嘴不直接暴露于高温烟气中,其使用寿命较长。墙内固定式喷枪形式简单,操作和维护方便,不容易损坏。

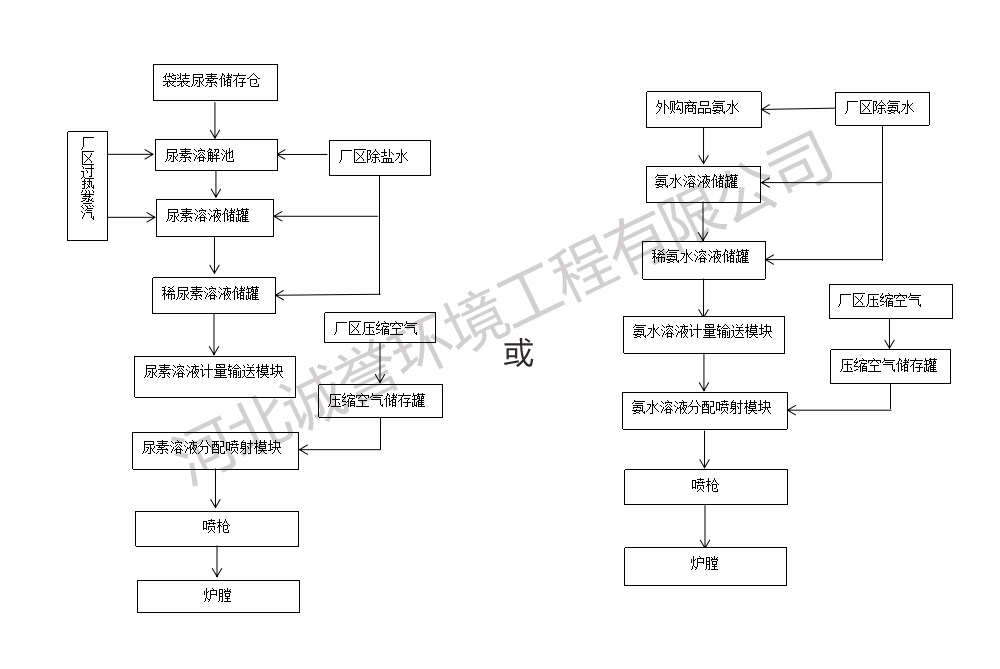

脱硝喷枪原理

3、墙内固定式喷枪特点:

(1)专门针对脱硝的工况要求,进行设计的一款小流量的双流体脱硝专用固定式喷枪。

(2)内部混合式雾化,气水比很小,节能显著。

(3)雾滴颗粒非常细密均匀,确保喷射的穿透性。

(4)喷雾覆盖均匀,确保还原剂溶液与烟气在分解炉(锅炉)内混合充分均匀。

(5)喷枪水、气路为快拆式接头,方便安装。

(6)墙内固定式喷枪配备了高温保护套,可使喷枪在高温烟气中保持更长的使用寿命。

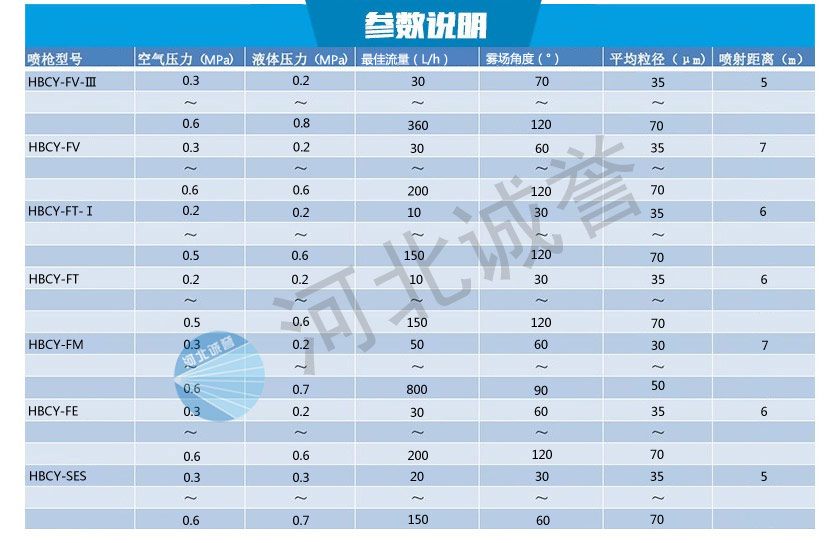

不同脱硝喷枪详细参数

4、自动伸缩式喷枪是在墙内固定式喷枪的基础上装有用于调整插入深度的自动伸缩装置,在喷枪全部插入分解炉(锅炉)时,还原剂注入喷射器,不需要时喷射器自动缩回,混合的还原剂也将关闭。

5、自动伸缩式喷枪特点:
 (1)根据控制室的喷射器系统的指示完全自动控制
 (2)改进了系统的操作和还原剂的使用
 (3)减少了人工操作,大大提高了喷射器的使用寿命
 (4)保证了还原剂注入前的雾化和冷却
 (5)喷枪采用气动自动伸缩式,喷枪可根据控制要求自动缩出分解炉(锅炉),减少喷枪的高温损耗,增加喷枪的使用寿命。
